Zoll Rohr Durchmesser

Rohrdurchmesser Zoll, Was für Rohrdurchmesser gibt es? Welche DN Größen gibt es? Rohrdurchmesser tabelle, Rohrdurchmesser DN tabelle,
Rohrdurchmesser Zoll

In der Historie bezogen sich die Maße bei Zoll Rohren auf den Innendurchmesser. Ein 1 Zoll Rohr hatte einen Innendurchmesser von 25,4mm. In der damaligen Zeit war die Qualtität des Stahls noch nicht so gut wie heute und der Außendruchmesser von einem 1 Zoll Rohr betrug ca. 33mm. Auch Formteile und Fittings und Werkzeuge wurden auf dieses Maß hergestellt.

Durch die Verbesserung der verwendeten Materialien konnte die Wandstärke der Rohre immer weiter verkleinert werden. Da die Formteile und Fittings und Werkzeuge für den Außendurchmesser von ca. 33mm hergestellt waren, wurde der Innendurchmesser der Rohrer größer. Die Zollrohre entsprechen deshalb keinem heutigen Standard Zoll Maß mehr und sind heute metrisch definiert. Wenn man heute ein Zoll Rohr mit einem Außendurchmesser von ca. 33mm hat, spricht man von einem 1 Zoll Rohr. Der Innendurchmesser ist ein keiner Norm definiert und kann variieren.

Wie man sieht, ist es bei Zollrohren nicht einfach, das passende zu finden.



Die Zoll Rohr Tabelle unten sollen Ihnen denoch helfen das passende Zoll  Rohr zu finden.

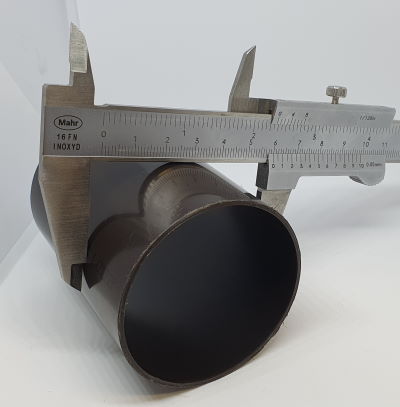

Beispiel: 1 Zoll Rohr Außendurchmesser



1 Zoll Rohr Außendurchmesser = min. 32,89mm - max. 33,25mm



In der Tabelle unten finden Sie alle gänigen Zoll Rohr Außendurchmesser.

Zoll Rohr Außendurchmesser nach DIN EN ISO 228-1 und DIN 2999

Zoll Rohr Außendurchmesser, Whitworth-Rohrgewinde für Gewinderohre und Fittings; Zylindrisches Innengewinde und kegeliges Außengewinde, Gewindemaße



Zoll Gewinde

Zollrohr Außendurchmesser

min.

Zollrohr Außendurchmesser

max.

 1/16 Zoll Rohr  7,51 mm  7,72 mm
 1/8 Zoll Rohr  9,51 mm  9,73 mm
 1/4 Zoll Rohr  12,91 mm  13,12 mm
 3/8 Zoll Rohr  16,41 mm  16,66 mm
 1/2 Zoll Rohr  20,67 mm  20,96 mm
 5/8 Zoll Rohr

 22,63 mm

 22,91 mm
 3/4 Zoll Rohr  26,16 mm  26,44 mm
 7/8 Zoll Rohr  29,92 mm  30,20 mm
 1 Zoll Rohr  32,89 mm  33,25 mm
 1 1/8 Zoll Rohr  37,54 mm  37,90 mm
 1 1/4 Zoll Rohr  41,55 mm  41,91 mm
 1 1/2 Zoll Rohr  47,44 mm  47,80 mm
 1 3/4 Zoll Rohr  53,39 mm  53,75 mm
 2 Zoll Rohr  59,25 mm  59,61 mm
 2 1/4 Zoll Rohr  65,27 mm  65,71 mm
 2 1/2 Zoll Rohr  74,75 mm  75,18 mm
 2 3/4 Zoll Rohr  81,10 mm  81,53 mm
 3 Zoll Rohr  87,45 mm  87,88 mm
 3 1/2 Zoll Rohr  99,99 mm  100,33 mm
 4 Zoll Rohr  112,60 mm  113,03 mm
 4 1/2 Zoll Rohr  125,30 mm  125,73 mm
 5 Zoll Rohr  138,00 mm  138,43 mm
 5 1/2 Zoll Rohr  150,70 mm  151,13 mm
 6 Zoll Rohr  163,40 mm  163,83 mm

* Alle Angaben ohne Gewähr.

Zoll Rohr Außendurchmesser nach DIN EN ISO 6708 und DIN 10255

Zoll Rohr Außendurchmesser für Rohrleitungsteile - Definition und Auswahl von DN (Nennweite)



Zoll Gewinde

DN Diameter Nominal

(Nomineller Rohrdurchmesser)



Zoll Rohr Durchmesser



 1/4 Zoll Rohr 8 mm 13,5 mm
 3/8 Zoll Rohr 10 mm 17,2 mm
 1/2 Zoll Rohr 15 mm 21,3 mm
 3/4 Zoll Rohr 20 mm 26,9 mm
 1 Zoll Rohr 25 mm 33,7 mm
 1 1/4 Zoll Rohr 32 mm 42,4 mm
 1 1/2 Zoll Rohr 40 mm 48,3 mm
 2 Zoll Rohr 50 mm 60,3 mm
 2 1/2 Zoll Rohr 65 mm 76,1 mm
 3 Zoll Rohr 80 mm 88,9 mm
 4 Zoll Rohr 100 mm 114,3 mm
 5 Zoll Rohr 125 mm 139,7 mm
 6 Zoll Rohr 150 mm 168,3 mm
8 Zoll Rohr 200 mm 219,1 mm
10 Zoll Rohr 250 mm 273,0 mm

* Alle Angaben ohne Gewähr.

Zoll Rohr Innendurchmesser und Außendurchmesser - Tabelle



Rohrdurchmesser für Kunststoff Druckrohre (PVC) nach DIN EN ISO 1452-2 und DIN 8062



 Nennweite

 DN

Zoll Rohr

Innendurchmesser

Zoll Rohr

Außendurchmesser

Zoll Rohr

Wandsträke

Rohre nach DIN 8062, reihe 4 (Nenndruck PN 10 bei 20°C Wassertemperatur

 DN 50 57,0 mm 63 mm 3,0 mm
 DN 65 67,8 mm 75 mm 3,6 mm
 DN 80 81,4 mm 90 mm 4,3 mm
 DN 100 99,4 mm 110 mm 5,3 mm
 DN 125 126,6 mm 140 mm 6,7 mm
 DN 150 144,6 mm 160 mm 7,7 mm
 DN 200 203,4 mm 225 mm 10,8 mm
Rohre nach DIN 8062, Reihe 5 (Nenndruck PN 16 bei 20°C Wassertemperatur)
 DN 80 76,6 mm 90 mm 6,7 mm
 DN 100 93,6 mm 110 mm 8,2 mm
 DN 125 119,2 mm 140 mm 10,4 mm
 DN 150 136,2 mm 160 mm 11,9 mm
 DN 200 191,6 mm 225 mm 16,7 mm

* Alle Angaben ohne Gewähr.
