Messschieber ablesen



Ein Messschieber oder auch Schieblehre genannt ist ein Längenmessgerät. Man kann mit Ihm Innen- und Außenmaße sowie Tiefenmaße messen. Das Messergebnis wird in Millimeter und Zoll dargestellt. Mit einem Messschieber kann man sehr schnell und einfach Längenmaße messen und das mit einer hohen Präzision. Wie man einen Messschieber ablesen bzw. Schieblehre ablesen kann und wie er aufgebaut ist, erklären wir ihnen hier.



Messschieber - Aufbau



Seinen Namen hat der Messschieber erhalten, da er aus zwei verschiebbare Teilen besteht. Er besitzt in den meisten Fällen eine Millimeter und eine Zoll Skala. Damit man das Messergebnis fixieren kann, besitzt er auch eine Feststellschraube. Sie dient auch dazu ein eingestelltes Maß beibehalten zu können. Auf dem beweglichen Teil befindet sich eine Skala, das sogenannte Nonius. Es dient zur exakten bestimmung des Längenmaßes und das auf zehntel Millimeter genau.



Wir erklären Ihnen jetzt wie sie einen Messschieber ablesen und das richtig.

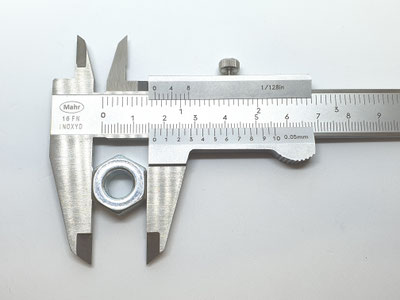

Messschieber - Außendurchmesser messen

Messschieber ablesen, Schieblehre ablesen, Außenmessung, Außendurchmesser, Durchmesser messen
Messschieber Außendurchmesser messen - Messschieber ablesen



Am häufigsten wir mit einem Messschieber eine Außenmessung gemacht. Um ein möglichst genaues Ergebnis zu erhalten, muss man darauf achten, dass man die Schieblehre möglichst sauber im rechten Winkel am Werkstück anlegt. Hält man die Schieblehre schräg zum Werkstück, würde man ein falsches Messergebnis erhalten. Der Prüfgegenstand sollte auch möglichst nahe an der Schiene anliegen.

Messschieber - Innendurchmesser messen

Messschieber Innenmessung, Schieblehre Innenmessung, Kernloch messen, Innendurchmesser messen, Loch messen, Bohrloch messen
Messschieber Innendurchmesser messen - Messschieber ablesen



Mit den beiden schneideförmigen Messflächen kann man Innenmaße messen. Präzise können hier Durchmesser ab drei Millimeter aufwärts gemessen werden. Bei kleineren Durchmessern kommt es zu Messfehlern. Zur bestimmung von kleineren Durchmessern sind Prüfstifte am besten geeignet. Diese können Sie hier kaufen.

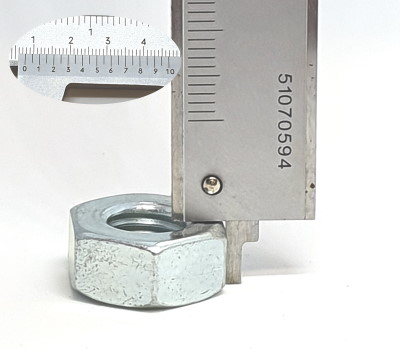

Messschieber - Tiefe messen (Tiefenmessung)

Messschieber Tiefenmessung, Schieblehre Tiefenmessung, Bohrlochtiefe messen, Lochtiefe messen,  Loch messen, Bohrloch messen
Messschieber Tiefe messen (Tiefenmessung) - Messschieber ablesen



Zum Tiefenmessen wird die Tiefenstange des Messschiebers benötigt. Als Messfläche dient das Ende des Messschiebers und das Ende der Tiefenstange. Um ein genaues Messergebnis zu erhalten muss die Schieblehre möglichst senkrecht zum Werkstück angelegt werden.

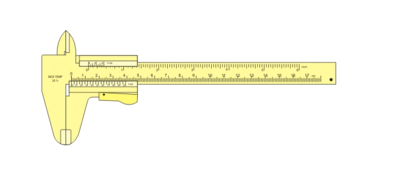

Beispiel Schieblehre / Messschieber ablesen

Beispiel wie man einen Messschieber oder Schieblehre ablesen muss.
Messschieber ablesen / Schieblehre ablesen



Die Ablesemarke steht zwischen 2,4 und 2,5 cm. Der genauere Wert 2,4 cm + 0,7 mm ergibt sich dadurch, dass erst die siebte Marke des Nonius einer Marke des Maßstabs exakt gegenüber liegt. Hier kann man das Messergebnis an der Schieblehre ablesen.
